ระบบเซ็นเซอร์ยานยนต์

ระบบเซ็นเซอร์ของยานยนต์ถือเป็น 'จุดสิ้นสุดของเส้นประสาท' ของยานพาหนะสมัยใหม่ ในฐานะที่เป็นองค์ประกอบการตรวจจับหลักของระบบควบคุมอิเล็กทรอนิกส์ จะรวบรวมสถานะการทำงานของยานพาหนะและพารามิเตอร์สภาพแวดล้อม แปลงเป็นสัญญาณไฟฟ้าและส่งไปยังหน่วยควบคุม (ECU) ระบบนี้เป็นพื้นฐานของการบรรลุความอัจฉริยะ ประสิทธิภาพ และความปลอดภัยของยานพาหนะ ซึ่งส่งผลกระทบโดยตรงต่อการใช้งานฟังก์ชันต่างๆ ที่แม่นยำ เช่น การจัดการเครื่องยนต์ การควบคุมแชสซี เสถียรภาพของร่างกาย และการขับขี่แบบอัตโนมัติ

อีฟ นำเสนอโซลูชันส่วนประกอบเซ็นเซอร์ที่ครอบคลุมกลุ่มยานยนต์ทั้งหมด รวมถึงเซ็นเซอร์ระบบส่งกำลัง เซ็นเซอร์ความปลอดภัยของแชสซี เซ็นเซอร์ความสะดวกสบายของร่างกาย และส่วนประกอบเซ็นเซอร์อัจฉริยะ

ด้วยการคัดสรรวัตถุดิบอย่างเข้มงวด กระบวนการผลิตขั้นสูง และระบบการทดสอบและการตรวจสอบที่ครอบคลุม EEP ช่วยให้มั่นใจได้ว่าส่วนประกอบเซ็นเซอร์ทั้งหมดมีความแม่นยำ ความเสถียร ความสามารถในการปรับตัวด้านสิ่งแวดล้อม และความทนทานในระยะยาวที่ยอดเยี่ยม เป็นไปตามข้อกำหนดเฉพาะของผู้ผลิตอุปกรณ์ดั้งเดิม (OEM) และให้การสนับสนุนข้อมูลที่เชื่อถือได้สำหรับระบบยานพาหนะต่างๆ

โซลูชันการตรวจสอบอิเล็กทรอนิกส์สำหรับประสิทธิภาพของยานพาหนะ

EEP ส่งมอบ ระบบเซ็นเซอร์ยานยนต์ ส่วนประกอบที่ออกแบบมาเพื่อการรวมวงจรป้อนกลับที่สำคัญภายในการจัดการเครื่องยนต์ ระบบเบรกป้องกันล้อล็อก และเครือข่ายควบคุมการปล่อยมลพิษ ผลงานเทคโนโลยีการประมวลผลสัญญาณของเราเน้นการเพิ่มประสิทธิภาพส่วนผสมเชื้อเพลิงและความเสถียรในการยึดเกาะผ่านอุปกรณ์ตรวจวัดที่แม่นยำซึ่งให้บริการสถาปัตยกรรมอิเล็กทรอนิกส์ของยานพาหนะในเอเชียและยุโรปที่จำหน่ายในกว่า 155 พื้นที่หลังการขายตั้งแต่ปี 1995

เทคโนโลยีการตรวจสอบก๊าซไอเสีย

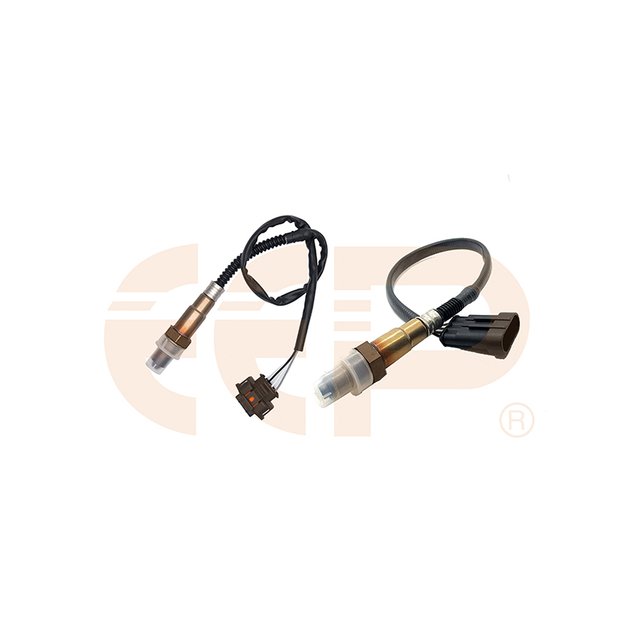

ระบบเซนเซอร์ยานยนต์ เซนเซอร์ออกซิเจน การผลิตครอบคลุมองค์ประกอบการตรวจจับที่ใช้เซอร์โคเนียซึ่งสร้างสัญญาณแรงดันไฟฟ้าตามสัดส่วนกับความเข้มข้นของออกซิเจนไอเสีย ช่วยให้สามารถแก้ไขอัตราส่วนอากาศและเชื้อเพลิงแบบเรียลไทม์ภายในข้อกำหนดความทนทานต่อแลมบ์ดา ±0.1 โครงสร้างพื้นฐานด้านการผลิตประกอบด้วย:

การผลิตองค์ประกอบเซอร์โคเนีย
การผลิตซับสเตรตเซรามิกโดยใช้เซอร์โคเนียมไดออกไซด์ที่มีความเสถียรด้วยอิตเทรียทำให้เกิดการกระตุ้นการนำไอออนิกที่อุณหภูมิเกณฑ์ 300°C พร้อมการเคลือบป้องกันเพื่อป้องกันการปนเปื้อนของสารตะกั่วทำให้การตอบสนองของเซ็นเซอร์เสื่อมโทรม การสะสมอิเล็กโทรดแพลทินัมใช้เทคนิคการพิมพ์สกรีนเพื่อสร้างพื้นผิวตัวเร่งปฏิกิริยาที่อำนวยความสะดวกในการแลกเปลี่ยนไอออนออกซิเจนในการไล่ระดับความเข้มข้นระหว่างก๊าซไอเสียและห้องอ้างอิงอากาศโดยรอบ

บูรณาการวงจรเครื่องทำความร้อน
องค์ประกอบความร้อนแบบต้านทานที่ฝังอยู่ภายในตัวเครื่องเซรามิกช่วยให้เปิดใช้งานได้ 15-20 วินาทีจากสภาวะสตาร์ทเย็น โดยดึงกระแสไฟฟ้า 1.2-1.8 แอมแปร์ที่อินพุต 12 โวลต์ ทำให้ได้อุณหภูมิในการทำงาน 600-850°C การกำหนดค่าเซ็นเซอร์ย่านความถี่กว้างแบบเซลล์คู่รวมการสร้างแรงดันไฟฟ้าของเซลล์ Nernst และการปรับกระแสของเซลล์ปั๊ม ให้เอาท์พุตแลมบ์ดาเชิงเส้นตั้งแต่ 0.65 (สมบูรณ์) ถึง 1.6 (แบบน้อย) ช่วงการวัดที่รองรับการควบคุมการเผาไหม้แบบปริมาณสัมพันธ์และกลยุทธ์การชาร์จแบบแบ่งชั้นการเผาไหม้แบบไร้ไขมัน

ระบบประมวลผลสัญญาณและตัวเชื่อมต่อ
ลักษณะเฉพาะของแรงดันไฟฟ้าเอาท์พุตอยู่ในช่วง 0.1-0.9 โวลต์สำหรับเซ็นเซอร์สวิตช์แถบแคบที่ตอบสนองต่อจุดครอสโอเวอร์ปริมาณสัมพันธ์ ในขณะที่การออกแบบแถบความถี่กว้างจะส่งสัญญาณเชิงเส้น 0-5 โวลต์ซึ่งสัมพันธ์กับค่าแลมบ์ดาที่แม่นยำ ชุดตัวเชื่อมต่อมีซีลซิลิโคนอุณหภูมิสูงที่ได้รับการจัดอันดับสำหรับการสัมผัสที่อุณหภูมิ 200°C อย่างต่อเนื่อง หน้าสัมผัสขั้วต่อเคลือบทองป้องกันการเสื่อมสภาพของสัญญาณที่เกิดจากการกัดกร่อน และกลไกการล็อคทางกลที่ต้านทานการตัดการเชื่อมต่อที่เกิดจากการสั่นสะเทือนในโปรโตคอลการตรวจสอบความทนทานระยะทาง 500,000 กิโลเมตร

การสร้างสัญญาณเบรกป้องกันล้อล็อก

ระบบเซ็นเซอร์ยานยนต์ เซ็นเซอร์ความเร็วล้อ การผลิตแบ่งออกเป็นเทคโนโลยีปิ๊กอัพแม่เหล็กแบบพาสซีฟและเทคโนโลยีเอฟเฟกต์ฮอลล์แบบแอคทีฟที่จัดการกับการตรวจจับความถี่การส่งผ่านฟันของแหวนรีลักเตอร์สำหรับการประมวลผลอินพุตโมดูเลเตอร์ ABS

โครงสร้างเซ็นเซอร์อุปนัยแบบพาสซีฟ
แกนแม่เหล็กที่พันด้วยขดลวดทองแดงจำนวน 1,000-1,500 รอบจะสร้างสัญญาณแรงดันไฟฟ้ากระแสสลับ (แอมพลิจูดแปรผันตามความเร็วการหมุนของล้อ) เมื่อฟันวงแหวนโทนเหล็กปรับรูปแบบฟลักซ์แม่เหล็ก การเพิ่มประสิทธิภาพรูปทรงของชิ้นส่วนเสาทำให้มีความทนทานต่อช่องว่างอากาศ 3-5 มม. โดยรักษาความสมบูรณ์ของสัญญาณตลอดความก้าวหน้าของการสึกหรอของแบริ่ง โดยมีแรงดันไฟฟ้าเอาท์พุตอยู่ในช่วง 0.5-100 โวลต์ AC ขึ้นอยู่กับความเร็วในการหมุนตั้งแต่การตรวจจับขีดจำกัด 5 กม./ชม. จนถึงความสามารถสูงสุด 250 กม./ชม.

วิศวกรรมเซนเซอร์ Hall-Effect ที่ใช้งานอยู่
ไอซีฮอลล์เอฟเฟกต์ที่ใช้เซมิคอนดักเตอร์ซึ่งขับเคลื่อนโดยแหล่งจ่ายไฟ 12 โวลต์ของยานพาหนะจะสร้างเอาต์พุตดิจิตอลคลื่นสี่เหลี่ยม (สวิตช์ 0-12V) โดยไม่ขึ้นอยู่กับความเร็วในการหมุน ทำให้การตรวจจับความเร็วเป็นศูนย์มีความสำคัญอย่างยิ่งต่อระบบช่วยยึดรถขณะอยู่บนทางลาดชันและการรวมเบรกจอดรถแบบอิเล็กทรอนิกส์ การประมวลผลสัญญาณแบบรวมจะขยายความแปรผันของแรงดันไฟฟ้าฮอลล์ที่เกิดจากการส่งผ่านรูปแบบตัวเข้ารหัสแม่เหล็ก โดยมีความแม่นยำของความถี่เอาท์พุต ±0.5% ในช่วง -40°C ถึง +150°C อุณหภูมิในการทำงานสุดขั้ว

มาตรฐานการคุ้มครองสิ่งแวดล้อม
ตัวเรือนเซ็นเซอร์ใช้เทอร์โมพลาสติกที่ห่อหุ้มอุปกรณ์อิเล็กทรอนิกส์ไว้ภายในการป้องกันความชื้น โดยได้รับระดับ IP67 ที่ผ่านการตรวจสอบผ่านการพ่นเกลือเป็นเวลา 1,000 ชั่วโมงและการหมุนเวียนการเปลี่ยนแปลงของอุณหภูมิอย่างกะทันหัน (-40°C ถึง +125°C การเปลี่ยนผ่าน) ชุดสายเคเบิลมีแจ็กเก็ตที่ทนต่อการเสียดสี ขั้วต่อแบบสเตคป้องกันการดูดซับความชื้นตามแนวตัวนำ และการลดความเครียดในการกำหนดเส้นทางเพื่อป้องกันการแตกหักเมื่อยล้าระหว่างข้อต่อของระบบกันสะเทือน

การตรวจสอบคุณภาพและความครอบคลุมของแอปพลิเคชัน

กระบวนการผลิต ISO/TS 16949 รวมเอาการควบคุมกระบวนการทางสถิติที่ตรวจสอบความหนาของพื้นผิวเซรามิก (ความคลาดเคลื่อน ±0.05 มม.) การตรวจสอบความต้านทานของขดลวด (ภายในค่าเป้าหมาย 3%) และการแสดงลักษณะเฉพาะของสัญญาณเอาท์พุตในการทดสอบแบบกวาดอุณหภูมิ ขายส่งระบบเซ็นเซอร์ยานยนต์ โปรแกรมต่างๆ นำเสนอส่วนประกอบที่สอดคล้องกับมาตรฐาน EOBD/OBD-II ซึ่งมีการอ้างอิงโยงกับการใช้งานในยานพาหนะมากกว่า 32,000+ รายการ โดยมีฐานข้อมูลทางเทคนิคที่ระบุขนาดเกลียว (รุ่น M18×1.5, M12×1.25) การกำหนดค่าการร้อยกุญแจขั้วต่อไฟฟ้า (แบบ 1 เส้นถึง 6 เส้น) และขนาดยึดบอสเพื่อให้มั่นใจว่าสามารถติดตั้งทดแทน OE ได้โดยตรง

โครงสร้างพื้นฐานการสนับสนุนผู้จัดจำหน่ายประกอบด้วยคำแนะนำความสัมพันธ์ของรหัสปัญหาในการวินิจฉัย (DTC) ซึ่งเชื่อมโยงความล้มเหลวของเซ็นเซอร์กับรหัสความผิดปกติเฉพาะ (ช่วงเซ็นเซอร์ออกซิเจน P0130-P0167, หมวดหมู่ความเร็วล้อ C0035-C0051), ไลบรารีอ้างอิงรูปคลื่นของออสซิลโลสโคปที่แสดงคุณลักษณะของสัญญาณที่เหมาะสมเทียบกับรูปแบบเอาท์พุตที่ลดลง และข้อกำหนดแรงบิดในการติดตั้งที่ป้องกันการแตกร้าวขององค์ประกอบเซรามิก (เซ็นเซอร์ออกซิเจน 40-50 Nm) หรือความเสียหายที่ไม่เอื้ออำนวยจากช่องว่างอากาศที่มากเกินไป การลดลง
